一、产品概述
蓄电池有着直流电源系统“血液”之称,是确保设备正常运行的最好一道防线,蓄电池的使用寿命,随环境、温度、浮充电压、纹波、充电方式,维护方式等因素的影响,在长期运行中蓄电池组出现容量不足,个别电池的参数发生了变化,如容量不足、内阻过大、端电压异常等现象,或个别电池受外力、连接应力破坏、外壳破裂等,要求我们把单只电池从系统中分列出来并更换。
如果是两组电池组,系统是可以并列的,可以将故障的电池组从系统中退出运行,直接进行对故障电池进行更换,而在只有一组电池组的情况下,蓄电池组又不能开路又不能短路,在故障蓄电池的更换过程中就显的十分困难。通常的办法有:一是采用带病运行到停电检修时更换;二是采用相同电池并列后把故障电池更换;三是采用二极管。
由于蓄电池平时处于浮充电备用状态,时间一长,就会出现蓄电池性能劣化,降低直流电源系统运行的可靠性,所以对蓄电池进行定期检测维护或更换是十分必要的。
二、产品作用和目的

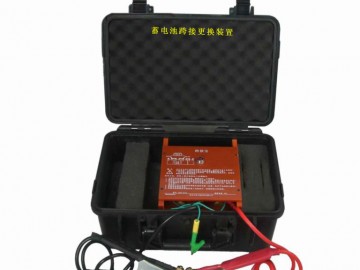

目前国内更换失效电池一般采用断开直流电源,把备用电池并到充电机上再退出待换蓄电池,这就大大降低了更换速度,影响直流系统运行的安全性。鉴于此,我公司研究开发出了一台不需停电并可直接更换电池的在线更换电池跨接宝。
采用本跨接宝可以在以下三种状态下进行
1.蓄电池组不和充电机断开,蓄电池组在浮充状态时,对故障蓄电池进行直接更换。
2.更换过程中,充电机输入端停电或充电机故障,可以对故障蓄电池进行直接更换。
3.更换过程中,遇到大功率的重合闸装置动作,可以对故障蓄电池进行直接更换。
三、技术参数
型 号 |
静态电流 |
尺寸(mm) |
重 量 |
备注 |
|
WYKJ-1-321A |
50A |
370×275×18 |
55KG |
根据静态负荷 选择型号 |
|
WYKJ-1-321B |
100A |
370×275×18 |
55KG |
||
WYKJ-1-321C |
150A |
370×275×18 |
55KG |
||
最大故障电池电压Vn |
1.5V≤Vn≤15V |
||||
跨接宝电压 |
降<0.7V |
