概述：
ZWWK—Ⅰ型变压器温度微机监控器是我公司针对现有变压器油温测量精度低及远传误差大，不利于主变运行、保护及无法实现与后台机的精确对接而研制开发的新型产品。它以先进的数字式温度传感器和单片计算机为核心，对主变油温进行精确测量并以高亮度LED数码显示便于全天候观察，而且具备状态及报警信号远传功能。完全克服了原来压力式电接点油温表的精度低、视觉误差大、故障率高等缺点。
ZWWK—Ⅰ型变压器温度微机监控器具有体积小、精度高、测量范围大、人机对话简单、可靠性高、有485通讯和4-20mA两种输出接口等特点，是目前变压器温度显示、保护、信号远传的理想产品。
该产品的使用方法为室内和室外配合使用。
用途
适用于发电厂、变电站、工矿企业等，是电力变压器保护的理想设备。
使用条件
4.1 周围空气温度不高于+55℃，不低于-20℃。
4.2 空气最大相对湿度不超过95%。
4.3 运行地点无强烈振动和冲击，无腐蚀金属和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险介质，无强电磁场干扰。
4.4 使用条件与上述不符时，由用户与制造厂协商解决。
主要技术性能及特点
5.1 采用先进的数字式或集成电路式数字温度传感器，以单片机为控制核心，对温度传感器的信号进行采集和误差校正。使测温精度达到0.5级，分辨力可达到0.1℃。

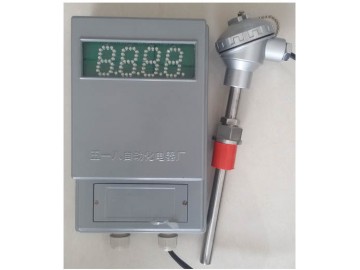

5.2 室外表采用高亮度LED数码管显示油温及其他参数，使其在白天强光下也能清晰观察显示数字，工作状态一目了然。
5.3 具备计算机485串行通讯接口和电流远传接口。可方便地通过双绞线电缆实现室内表与室外表之间通讯，室内表与上位计算机或其他仪器之间的通讯，可靠传输距离大于200米。

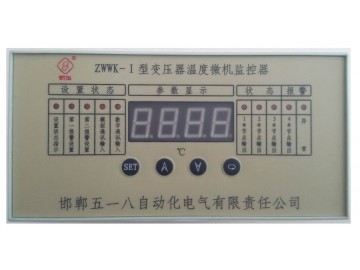

5.4 操作简单直观，利用室内表面板上4个按键的简单操作即能完成各种参数设定，并通过数字量、模拟量、开关节点的输出来对各种变压器冷却装置实施控制。
5.5 撇弃了机械温度传感器，同时在计算机软件和电子电路的设计中采用了行之有效的抗干扰措施，使故障率下降，可靠性增强，维护量减少。
5.7 室内表设有电流变换电路，具有电流信号远传功能。并设有485通讯接口可与上位机或其他设备进行通讯。
主要技术参数
●交流输入：频率： 50Hz
电压 ：220V± 10％
●输出触点容量：
无源触点：交流220V/5A
直流30V/5A
● 温度测量范围： -10℃—190℃
●精度： 0.5级
●室内表输出信号： 4 — 20mA
对应温度为： -10℃—190℃
